光伏气象站有哪些仪器

　　光伏气象站不仅仅是一个简单的数据收集器，更是光伏电站高效运行与优化管理的智慧大脑。光伏气象站还具备强大的数据分析与处理能力。它能够基于历史数据与实时数据，运用先进的算法模型，预测未来一段时间内的气象变化趋势，从而为光伏电站的调度运行、故障预警、以及维护计划提供科学依据。这种前瞻性的决策支持，不仅有助于提升光伏电站的发电效率与经济效益，更能有效降低因极端天气引发的安全风险。

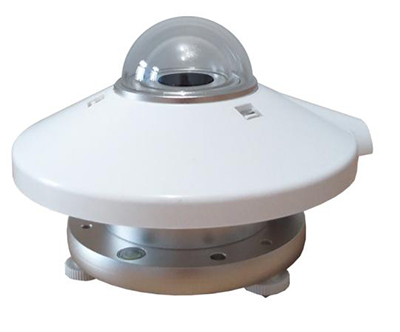

　　一、太阳总辐射传感器

　　功能：测量太阳投射到水平面上的全部太阳辐射能量，涵盖了直接辐射与散射辐射。这一数据对于评估光伏电站所在区域的太阳能资源总量至关重要，是计算光伏组件理论发电量的关键输入参数。例如，在规划光伏电站规模时，需依据长期积累的太阳总辐射数据来确定所需安装的光伏组件数量，以实现对太阳能的高效利用。

　　原理：多基于热电效应原理，如热电堆传感器。其内部由多个热电偶串联组成，当传感器接收太阳辐射时，吸收面与参考面产生温差，进而产生热电势，该热电势与太阳辐射强度成正比，通过测量热电势即可得出太阳总辐射强度。

　　特点：具备高灵敏度和宽动态测量范围，能适应不同光照条件，从阴天微弱的散射光到晴天强烈的直射光都能准确测量。测量精度可达 ±2% 以内，响应时间短，能快速捕捉太阳辐射强度的瞬间变化，为光伏电站实时发电效率评估提供及时数据支持。

　　二、太阳倾斜辐射传感器

　　功能：主要测量太阳辐射在倾斜面上的辐射量，对于跟踪式光伏电站以及具有特定倾角安装的光伏组件而言，该数据直接反映了光伏组件实际接收的太阳辐射能量，有助于优化光伏组件的安装倾角和跟踪策略，提高发电效率。比如在山地光伏电站中，不同坡面的光伏组件安装倾角不同，太阳倾斜辐射传感器可针对各区域进行精准测量，为调整组件角度提供依据。

　　原理：同样采用热电效应或光电效应原理。在热电效应型中，通过特殊设计的倾斜感应面接收太阳辐射，利用温差产生热电势测量辐射强度;光电效应型则通过倾斜放置的光电转换元件吸收光子产生电信号来测量辐射量。

　　特点：具有良好的角度适应性，能够准确测量不同倾斜角度下的太阳辐射。测量精度高，稳定性强，可在复杂的环境条件下长期稳定工作，确保为光伏电站提供可靠的倾斜面太阳辐射数据。

　　三、全自动跟踪太阳辐射变送器

　　功能：可自动跟踪太阳位置，实时测量太阳直接辐射、散射辐射等多种辐射值。它能够极大地提高对太阳辐射测量的准确性和全面性，特别是在太阳位置不断变化的情况下，始终保持对太阳辐射的最佳测量角度，为光伏电站的精细化运行管理提供更精确的数据基础。例如，在大型集中式光伏电站中，利用该变送器可精确获取不同时刻太阳辐射的详细信息，助力优化发电调度。

　　原理：结合了光追踪与 GPS 跟踪技术。光追踪是通过多个光传感器感知太阳光线强度，当正对太阳时各光传感器数值平衡，依此控制装置朝向太阳;GPS 跟踪则通过获取当前地点的 GPS 信息及时间，经复杂公式计算出太阳高度角和方位角，从而精准控制装置跟随太阳移动。

　　特点：自动化程度高，无需人工干预即可实现全天候太阳跟踪测量。测量数据精准稳定，能适应各种天气和地理环境条件，有效提升了光伏气象站对太阳辐射监测的智能化水平。

　　四、环境温度传感器

　　功能：监测光伏电站周边的环境空气温度。环境温度对光伏组件的发电性能有显著影响，过高的温度会导致光伏组件效率降低，而过低的温度可能影响组件的使用寿命和启动性能。通过实时监测环境温度，可及时采取散热或保温措施，保障光伏电站的稳定运行。例如，在炎热的夏季，根据环境温度数据启动冷却风扇或喷淋系统，降低光伏组件温度。

　　原理：常用热敏电阻或热电偶作为敏感元件。热敏电阻利用其电阻值随温度变化的特性，通过测量电阻值来推算温度;热电偶则基于两种不同金属的热电势随温度变化原理，将温度信号转换为电信号进行测量。

　　特点：测量精度较高，一般可达 ±0.1℃，能够准确反映环境温度的细微变化。工作温度范围广，可在 - 40℃至 125℃甚至更宽的温度区间稳定工作，适应各种恶劣的气候条件。

　　五、组件温度传感器

　　功能：直接测量光伏组件表面或内部的温度，这是评估光伏组件实际工作状态的关键参数。组件温度过高会引发热斑等故障，影响组件寿命和发电效率。实时监测组件温度，有助于及时发现组件异常，采取针对性的维护措施。比如，当组件温度异常升高时，可通过红外热像仪进一步排查热斑位置并进行修复。

　　原理：多采用热敏电阻直接接触组件表面测量温度，利用其良好的导热性，快速准确地感知组件温度变化;部分采用红外测温技术，通过测量组件表面发射的红外辐射来推算温度，无需直接接触组件，可实现远距离非接触测量。

　　特点：响应速度快，能在数秒内快速捕捉组件温度的变化。测量精度高，可达 ±0.2℃，确保准确反映组件实际温度，为光伏电站的精细化运维提供可靠依据。

　　六、风速传感器

　　功能：测量光伏电站周围的风速大小。风速不仅影响光伏组件的散热效果，风速过大还可能对光伏组件、支架等造成物理损坏，影响光伏电站的安全性和稳定性。监测风速数据，可在风速超过安全阈值时及时采取防风措施，如启动防风加固装置或调整光伏组件的角度，降低风荷载影响。

　　原理：常见的有三杯式风速传感器和超声波风速传感器。三杯式风速传感器通过风杯在风中的旋转带动轴转动，利用电磁感应原理将转速转换为电信号，进而得出风速数值;超声波风速传感器则通过测量超声波在空气中传播的时间差来计算风速，不受机械转动部件磨损的影响。

　　特点：测量精度较高，三杯式风速传感器测量精度可达 ±(0.3 + 0.03V) m/s(V 为实际风速)，可测量的风速范围为 0 至 60m/s，能满足大多数光伏电站环境下的风速测量需求;超声波风速传感器无机械转动部件，维护量小，响应速度快，能快速捕捉风速的瞬间变化。

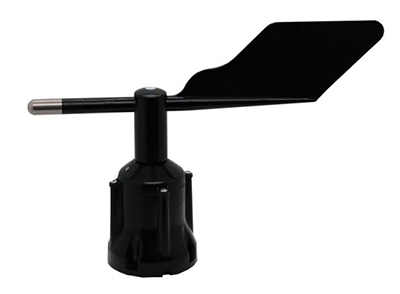

　　七、风向传感器

　　功能：确定风的来向，与风速数据相结合，全面反映光伏电站周围的风况。风向对于光伏电站的布局设计以及防风措施的制定具有重要意义，合理的光伏组件布局可以利用风向减少风对组件的不利影响，如避免前后排组件之间的风影遮挡。

　　原理：常用风向标式和电子罗盘式。风向标式通过风向标在风中的自然指向确定风向，并通过电位器等装置将风向角度转换为电信号;电子罗盘式利用地磁传感器等技术，通过测量地球磁场方向来确定风向，不受地理环境限制。

　　特点：分辨率高，风向标式风向传感器分辨率可达 1°，测量精度可达 ±3°，能精确测量风向变化;电子罗盘式风向传感器受外界干扰较小，测量结果稳定可靠，尤其适用于复杂电磁环境下的风向监测。

　　八、湿度传感器

　　功能：测量环境中的相对湿度。湿度对光伏组件的绝缘性能和寿命有一定影响，高湿度环境可能导致光伏组件表面结露，引发电气故障，降低发电效率，还可能加速组件边框等金属部件的腐蚀。监测湿度数据，有助于及时采取防潮除湿措施，如在光伏电站的电气设备间安装除湿机等。

　　原理：常见的有电容式和电阻式湿度传感器。电容式湿度传感器利用湿敏材料的介电常数随湿度变化的特性，通过测量电容值来确定湿度;电阻式湿度传感器则利用湿敏材料的电阻值随湿度变化的原理进行测量。

　　特点：具有较好的线性度和稳定性，测量范围广，能覆盖 0 至 100% RH 的全湿度范围。例如，电容式湿度传感器的测量精度可达 ±2% RH，能够满足光伏电站环境湿度监测的高精度需求。

　　九、气压传感器

　　功能：监测大气压力。大气压力的变化与天气变化密切相关，对光伏电站的发电量也有一定影响，如气压变化会影响太阳辐射的穿透性和光强度。通过监测气压数据，可辅助分析天气变化趋势，为光伏电站的运行管理提供更全面的参考信息。

　　原理：常用压阻式和电容式。压阻式气压传感器利用压力变化引起电阻值改变的原理测量气压;电容式气压传感器通过压力变化导致电容值改变来测量气压。

　　特点：精度高，稳定性强，一些高精度的气压传感器测量精度可达 ±0.1hPa，能够准确测量大气压力的微小变化，为光伏电站的精细化气象监测提供可靠数据。

　　十、数据采集器

　　功能：负责收集来自各个传感器的模拟或数字信号，并将这些信号转换为可供计算机处理的数据格式。同时，它还具备初步的数据存储和缓存功能，在通信中断等特殊情况下，可暂时存储数据，待通信恢复后再将数据传输出去，确保数据的完整性和连续性。

　　原理：内部集成了微处理器、模数转换器等核心部件。微处理器控制模数转换器对传感器信号进行采样和转换，将模拟信号转换为数字信号，再经过数据处理算法对数据进行校准、滤波等预处理，最后按照特定的数据协议进行存储和传输准备。

　　特点：具有高可靠性和稳定性，能够适应恶劣的户外环境，在高温、低温、潮湿等环境下稳定工作。数据处理速度快，可同时处理多个传感器的大量数据，满足光伏气象站实时、高效的数据采集需求。

　　十一、通信模块

　　功能：采用有线或无线通信方式，将采集到的数据传输到监控中心或云平台，实现远程监控和管理。常见的通信方式包括 RS485、GPRS、WiFi、ZigBee 等，用户可根据光伏电站的实际环境和需求选择合适的通信方式。例如，在偏远地区且网络覆盖不佳的光伏电站，可采用 GPRS 无线通信模块，通过移动网络将数据传输至远程服务器;而在网络条件较好的小型分布式光伏电站，可使用 WiFi 通信模块，实现便捷的数据传输。

　　原理：不同通信模块基于各自的通信协议工作。RS485 是一种串口通信标准，通过差分信号传输数据，具有抗干扰能力强、传输距离远的特点;GPRS 利用移动网络的分组交换技术，实现数据的无线远程传输;WiFi 基于 IEEE 802.11 标准，通过无线射频信号进行数据传输;ZigBee 则是一种低功耗、低速率的无线通信技术，适用于短距离、自组网的数据传输场景。

　　特点：通信稳定性高，能够确保数据在复杂环境下可靠传输。传输速率根据不同通信方式有所差异，可满足不同规模光伏电站的数据传输量需求。部分通信模块还具备远程配置和诊断功能，方便运维人员对设备进行管理和维护。

　　十二、电源系统

　　功能：为整个光伏气象站提供稳定的电力供应，确保各仪器设备正常运行。通常采用太阳能供电、市电供电或蓄电池供电等多种方式，并且部分光伏气象站具备电源管理功能，可根据实际情况对电源进行智能切换和节能控制。例如，在白天阳光充足时，优先使用太阳能供电，并将多余电能存储到蓄电池中;在夜间或阴天太阳能不足时，自动切换到蓄电池供电;在市电接入方便的区域，也可使用市电供电，同时对蓄电池进行充电维护。

　　原理：太阳能供电系统通过光伏板将太阳能转换为电能，经过控制器对电能进行调节和管理后，为气象站设备供电或存储到蓄电池中;市电供电则通过电源适配器将市电转换为适合设备使用的电压和电流;蓄电池供电依靠其内部的化学能转化为电能输出。电源管理功能通过智能电路和控制算法实现对不同电源的切换和电量管理。

　　特点：具备良好的适应性，可在各种电力供应条件下保障气象站的正常运行。采用的宽温胶体免维护蓄电池，适合多种野外无市电场合，能够在较宽的温度范围内稳定工作，减少维护工作量。电源系统的可靠性高，确保在极端天气等情况下，光伏气象站仍能持续运行并采集数据。

　　十三、防护机箱和支架

　　功能：防护机箱具有防水、防腐、防风、防晒等功能，为内部的传感器、数据采集器、通信模块等设备提供安全可靠的工作环境，有效保护设备免受恶劣户外环境的侵蚀。支架则用于支撑和固定各类传感器及机箱，确保其安装位置准确、稳固，同时保证传感器之间不会相互遮挡，以获取准确的气象数据。

　　原理：防护机箱采用密封设计，选用防水、耐腐蚀的材料制作，如不锈钢材质或高强度工程塑料，并在接缝处使用密封胶条进行密封处理，防止雨水、灰尘等进入。支架经过力学设计和强度计算，采用坚固的结构和优质材料，如高强度碳钢，能够承受一定的风力和其他外力作用，确保设备在恶劣天气条件下的稳定性。

　　特点：防护性能强，能够适应各种复杂的自然环境，如海边高盐雾环境、沙漠风沙环境等。支架的安装和调整方便，部分支架具有微连孔设计，便于走线和设备安装，同时杆内走线可有效避免紫外线及鸟虫对设备线缆造成的损坏，杆体底部留有检修口，方便后期设备的维护和检修。
