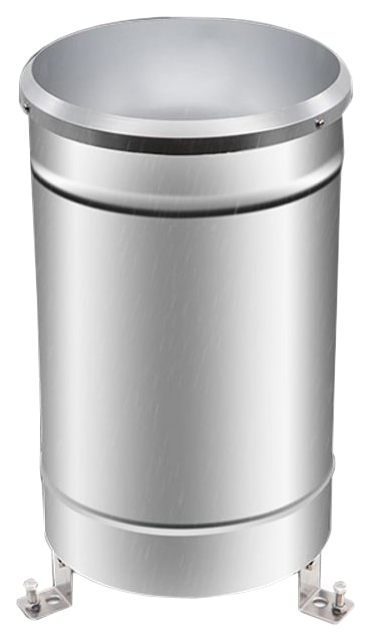

HQC-YF1型不锈钢雨雪量传感器(可加热融雪)

　　一、产品概述

　　HQC-YF1型雨量传感器适用于气象台(站)、水文站、农林、国防等有关部门用来遥测液体降水量、降水强度、降水起止时间。用于防洪、供水调度、电站水库水情管理为目的水文自动测报系统、自动野外测报站，为降水测量传感器。

　　本传感器严格按照SL61-94水文自动测报系统规范、GB11831-89水文测报装置遥测雨量计、GB11832-89翻斗式雨量计国家标准要求组织生产、装配、检定。

　　本仪器的核心部件翻斗采用了目前最先进的三维流线型设计，使翻斗翻水更加流畅，且具有自涤灰尘、容易清洗的功能。

　　二、设计标准

　　1、QX/T 13-2002 《SL2-1型雨量传感器》

　　2、GB/T 35221 《地面气象观测规范总则》

　　3、QX/T-2000Ⅱ《自动气象站行业标准》

　　三、产品特点

　　本仪器由承雨口、滤网、引水漏斗、翻斗支架、翻斗、翻斗轴套、倾角调节装置、水平调节装置、恒磁钢、干簧管、信号输出端子、排水漏斗、底座、不锈钢筒身、底座支承脚等组成。其中，翻斗支架上安装有翻斗轴套和圆水平泡、干簧管支架和信号输出端子。

　　与其它翻斗式雨量计不同，本仪器的翻斗轴套为一体化旋转式定位结构，翻斗通过翻斗轴安装在2个轴套的宝石轴承中，使翻斗的装、拆更加方便，也无需再调整两个轴套之间的距离，给现场安装带来了方便。

　　本仪器的翻斗为三维流线型设计，并设计有下垂式弧面导流尖，其造型美观流畅、翻水性能更好且易清洗维护。

　　本仪器的引水漏斗与翻斗支架为紧密配合安装，一般情况下不必取下引水漏斗。

　　本仪器的水路通道部件引水漏斗、翻斗及排水漏斗用进口优质透明材料制作，使仪器动态工作过程观测更为一目了然。

　　本仪器的翻斗上装有两个恒磁钢，干簧管支架上装有两个干簧管，仪器出厂时磁钢与干簧管均已调整在合适的耦合距离上，使仪器输出信号与翻斗翻转次数有确定的比例关系。仪器两路信号输出中的一路用作现场记数计量，另一路用作遥测报信。本仪器与遥测终端机连接时，应配有匹配的接口电路，以防止因干簧管抖动和因翻斗回跳引发的计数、报讯错误。

　　本仪器出厂时已将翻斗倾角调整螺丝锁定在最佳倾角基点位置上并对倾角螺钉作了点红漆漆封处理，用户现场安装仪器时只需将翻斗按照本说明书相关要求将翻斗安装在翻斗支架上的2个轴套中并将翻斗支架调水平使水平泡位于中心位置即可投入使用，不必现场再调整翻斗倾角。

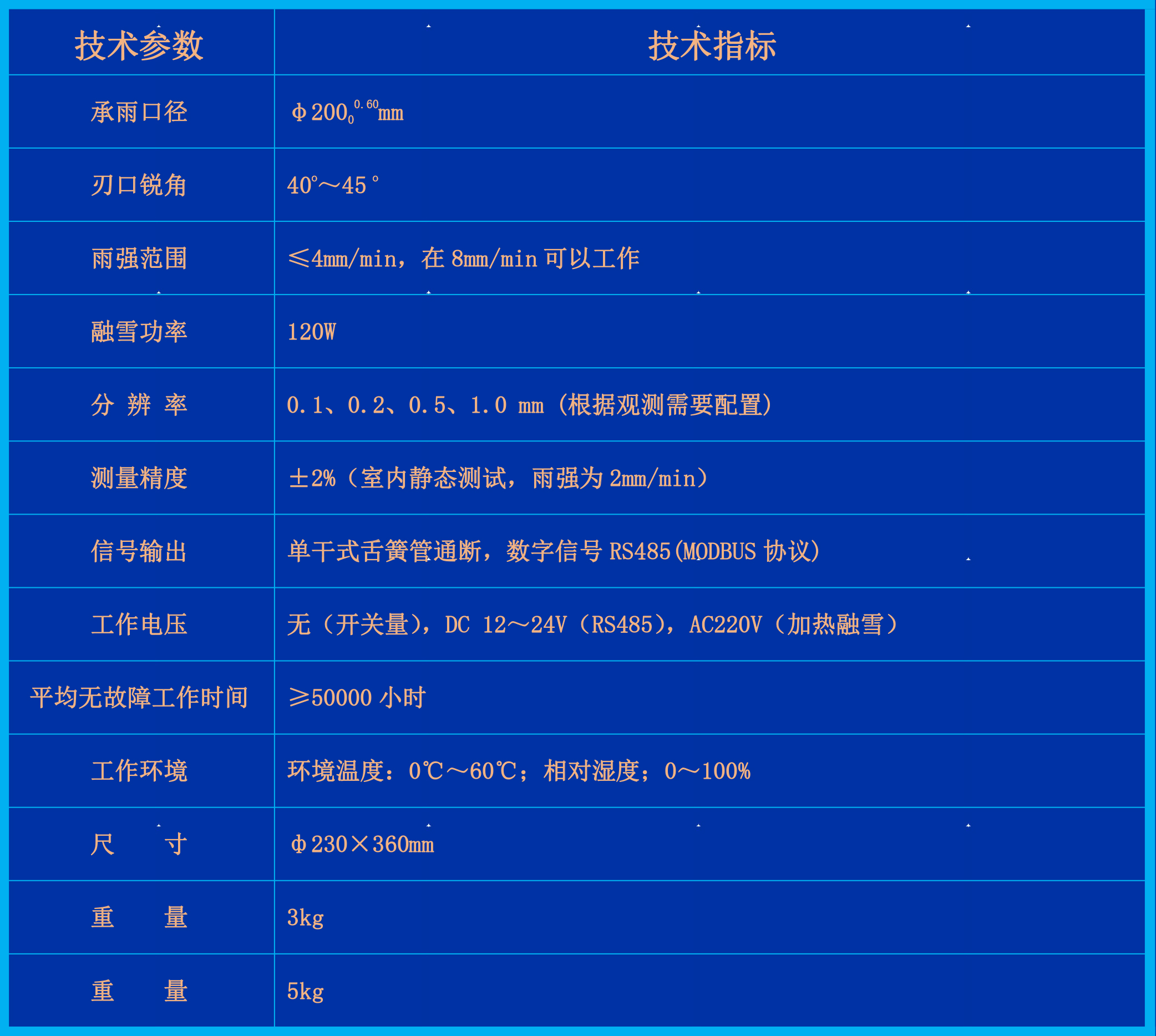

　　三、技术指标
