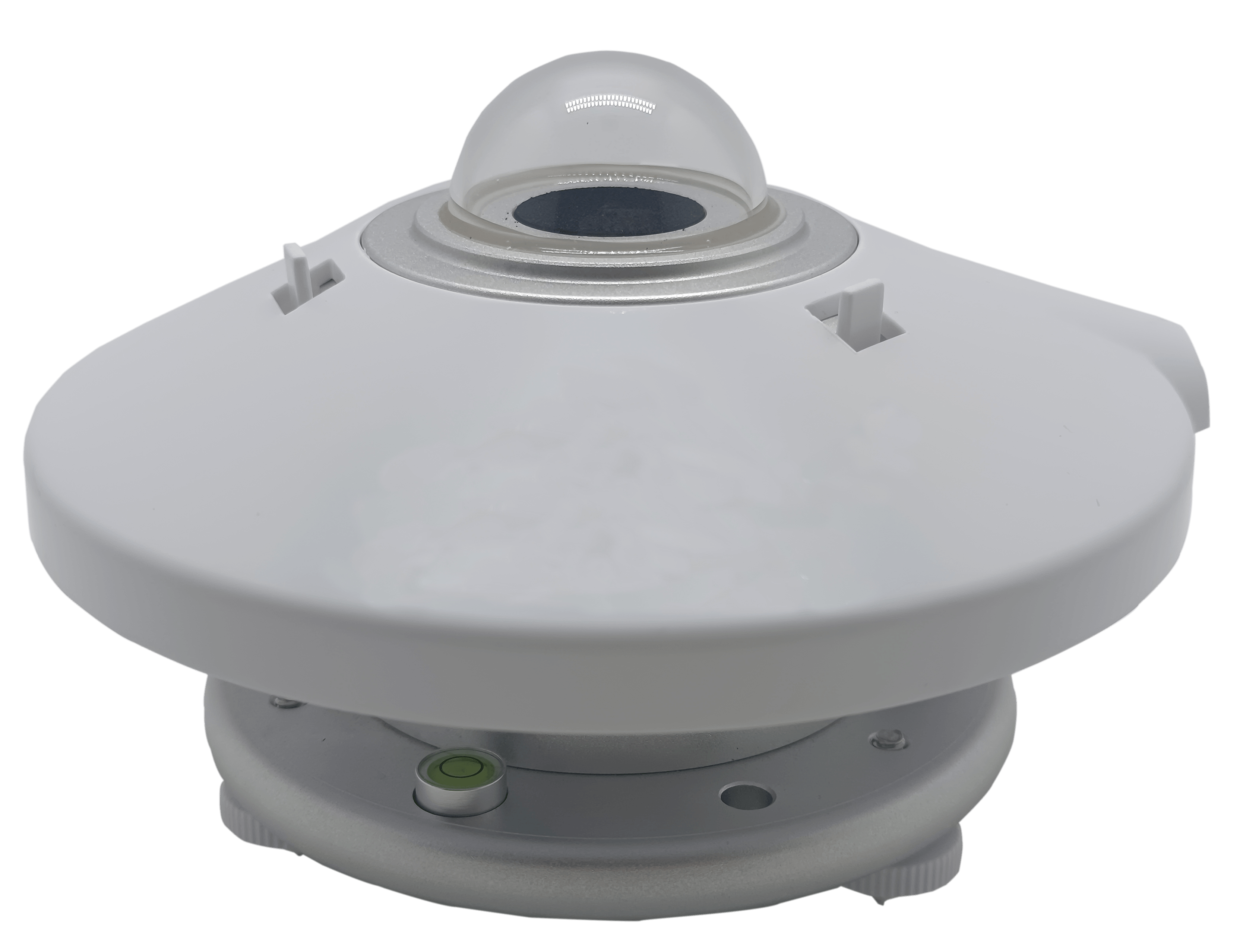

TBQ-2C型数字高精度太阳总辐射传感器

　　一、产品概述

　　TBQ-2C型太阳总辐射传感器是一款通过国家气象计量站测试认可的高精准二级辐射表。主要用来测量波长范围为0.285～3微米的太阳总辐射。如水平向下放置可测量反射辐射，加散射遮光环可测量散射辐射。

　　TBQ-2C型太阳总辐射传感器可广泛应用于气象探测、大气环境监测、气候观测、太阳能利用、农业、建筑物理研究等太阳辐射能量的测量。

　　二、产品特点

　　1、符合ISO9060和WMO世界气象组织规范(CIMO Guide)。

　　2、新一代全护型遮光伞，有效减少阳光照射对总辐射传感器温度变化产生精度影响。

　　3、适用于各种恶劣环境，使用温度范围为-40～85℃。

　　4、无源精确测量、灵敏度高。

　　5、模拟量与数字量双输出信号。

　　6、使用、运维方便。

　　三、应用场合

　　1、太阳能、风能发电

　　2、太阳能热水器与太阳能工程

　　3、天气与气候的研究

　　4、农林业生态研究

　　5、环境科学辐射能量平衡研究

　　6、太阳能建筑领域

　　7、极地、海洋、冰川气候研究

　　四、工作原理

　　1、TBQ-2C型太阳总辐射传感器由石英玻璃罩、感应元件、全护型遮光伞、表体、干燥剂等部分组成。

　　感应元件是该表的核心部分，它由快速响应的第二代绕线电镀式热电堆组成。感应面涂3M无光黑漆，感应面为热结点，当有阳光照射时温度升高，它与另一面的冷结点形成温差电动势，该电动势与太阳辐射强度成正比。

　　2、TBQ-2C型太阳总辐射传感器石英玻璃罩是为了减少空气对流对辐射表的影响。是为了截断外罩本身的红外辐射而设的。

　　3、TBQ-2C型太阳总辐射传感器输出辐射量(W/m2)=测量输出电压信号值(μV)÷灵敏度系数(μV/W•m-2)，每个传感器分别给出标定过的灵敏度系数。

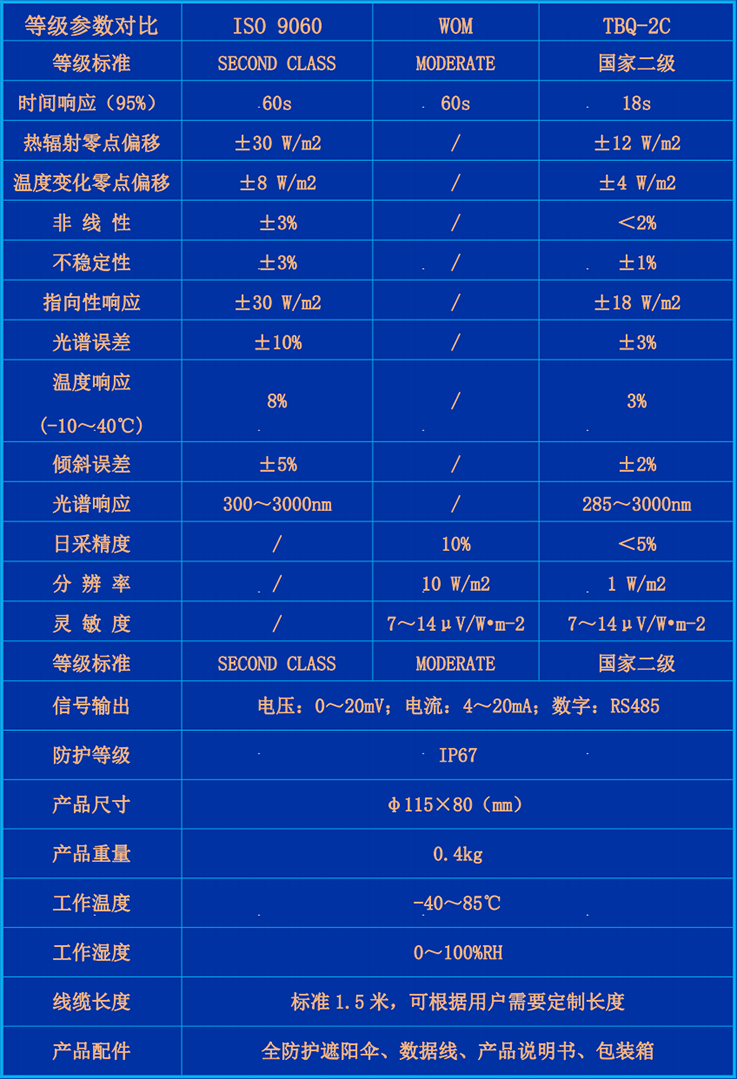

　　五、技术指标
