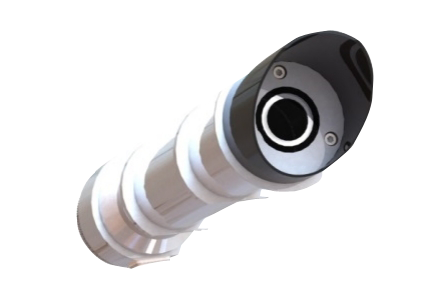

TBS-2H型数字高精度太阳直接辐射传感器

　　一、产品概述

　　TBS-2H型太阳直接辐射传感器是一款通过国家气象计量站检测认可的高精准一级辐射表。主要用于测量垂直于太阳表面辐射和太阳周围很窄的环日天空散射。广泛应用于气象探测、太阳能利用、农业、建筑物理研究、生态监测考察部门。

　　二、产品特点

　　1、符合ISO9060(太阳能、半球向日射表和直接日射表的规范与分类)国际标准

　　2、可作为一级标准太阳直接辐射传感器使用

　　3、适用于各种恶劣环境

　　4、快速响应、精确全自动跟踪

　　5、交流或直流供电

　　三、应用场合

　　1、太阳能光伏发电

　　2、太阳能热水器与太阳能工程

　　3、太阳能建筑领域

　　4、太阳能实验室

　　5、农林业生态研究

　　6、极地、海洋、冰川气候研究

　　7、天气与气候的研究

　　四、测量原理

　　1、TBS-2H型太阳直接辐射传感器构造主要由光筒和自动跟踪装置组成，光筒内部由七个光栏和内筒、石英玻璃、热电堆干燥剂筒组成。七个光栏是用来减少内部反射，构成仪器的开敞角并且限制仪器内部空气的湍流。在光栏的外面是光筒，用以把光栏内部和外筒的干燥空气封闭，以减少环境温度对热电堆的影响。在筒上装置JGS3石英玻璃片，它可透过0.28～3μm波长的太阳直接辐射。光筒的尾端装有干燥剂，以防止水汽凝结物生成。

　　2、TBS-2H型太阳直接辐射传感器感应部分是光筒的核心部件，它是由快速响应的绕线电镀式多结点热电堆组成。感应面对着太阳一面涂有特制无光黑漆，上面是热电堆的热结点，当有阳光照射时，温度升高，它与另一面的冷结点形成温差电动势。该电动势与太阳辐射强度成正比。

　　3、TBS-2H型太阳直接辐射传感器输出辐射量(W/m2)=测量输出电压信号值(μV)÷灵敏度系数(μV/W•m-2)，每个传感器分别给出标定过的灵敏度系数。

　　五、技术指标
